10 ملی میٹر پی سی بی کے ساتھ ایل ای ڈی ٹی 8 ٹیوب ہاؤسنگ: 2026 کے لیے امریکی خریدار کے اکثر پوچھے گئے سوالات، فٹ چیک اور سورسنگ گائیڈ

امریکی لائٹنگ خریداروں کے لیے کلیدی راستہ

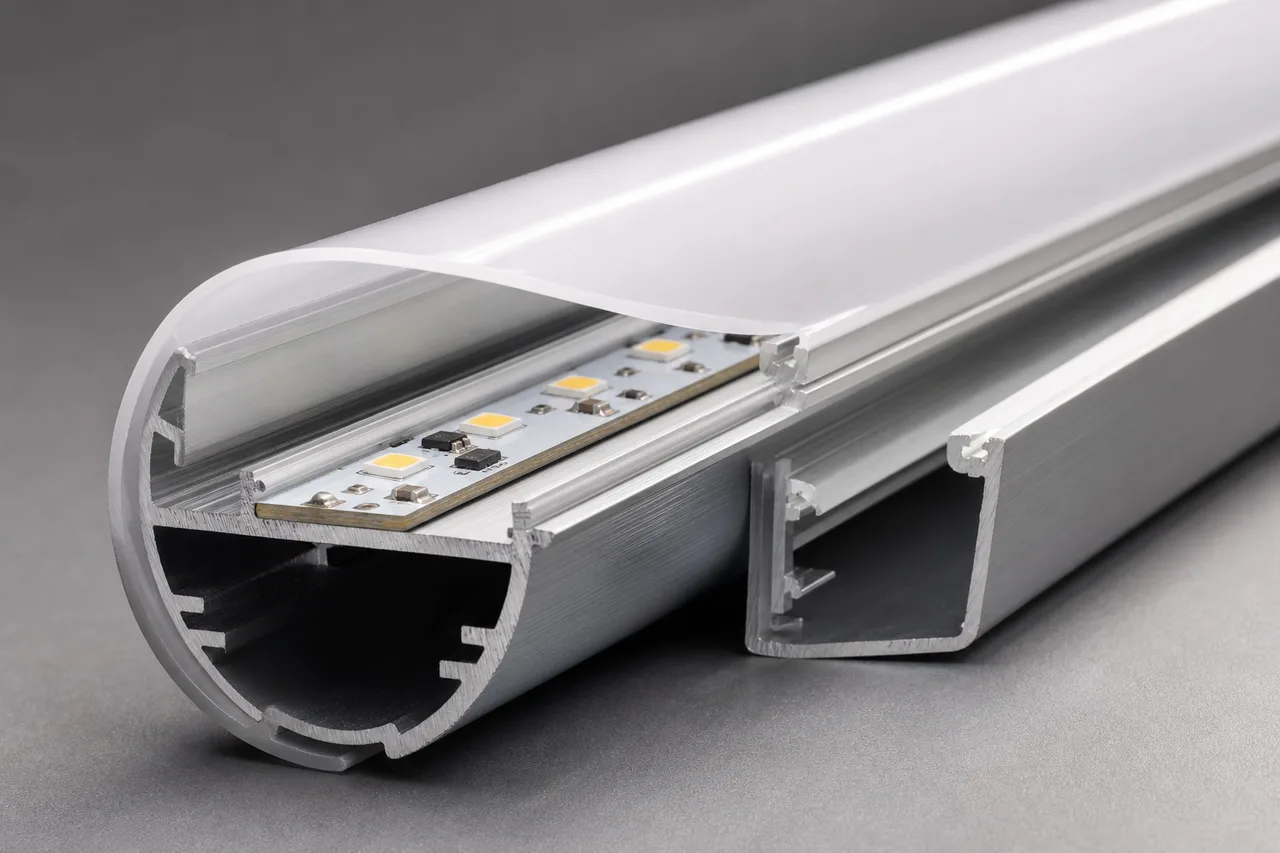

جملہJE سیمی ایلومینیم/سیمی پلاسٹک ٹیوب ہاؤسنگ کی تعمیراس پروڈکٹ کے زمرے کے پیچھے عملی فن تعمیر کو بیان کرتا ہے: ایک 6063 ایلومینیم بیس ایل ای ڈی بورڈ رکھتا ہے اور گرمی کے انتظام میں مدد کرتا ہے، جبکہ پولی کاربونیٹ ڈفیوزر نظر آنے والا آپٹیکل کور بناتا ہے۔ یہ تقسیم اہمیت رکھتی ہے۔ ایلومینیم پی سی بی کو ایک مستحکم بڑھتے ہوئے سطح اور پیش قیاسی مکینیکل ریڑھ کی ہڈی فراہم کرتا ہے۔ ڈفیوزر ظاہری شکل، روشنی کی ترسیل اور بورڈ تک رسائی کو کنٹرول کرتا ہے۔ یہ صرف ایک آرائشی شیل نہیں ہے۔

امریکی خریداروں کے لیے، پہلا سوال قیمت نہیں ہے۔ یہ مطابقت ہے۔ ایک 10 ملی میٹر کا پی سی بی بہت سے عام ایل ای ڈی ٹیوب بورڈز سے تنگ ہوتا ہے، اور ڈرائیور کو ڈفیوزر کے خلاف دبائے یا اینڈ کیپس میں مداخلت کیے بغیر ہاؤسنگ کے اندر فٹ ہونا چاہیے۔ JE-28 کو ڈرائیور کی زیادہ سے زیادہ اونچائی 12 ملی میٹر کے ساتھ درج کیا گیا ہے، اس لیے آپ کے ڈرائیور کی باڈی، وائرنگ، موصلیت، اور تناؤ سے نجات کی تفصیلات کو الگ الگ کرنے کے بجائے ایک ساتھ چیک کیا جانا چاہیے۔

معیاری JE-28 IP20 ہے۔ اس سے یہ انڈور لومینیئرز اور ریٹروفٹ طرز کی ٹیوب اسمبلیوں کو خشک کرنے کے لیے موزوں بناتا ہے، نہ کہ خودکار طور پر دھونے والے علاقوں یا بے نقاب فکسچر کے لیے۔ JE ایپلی کیشنز جیسے پلانٹ لائٹنگ، ریفریجریٹر لائٹنگ، اور آؤٹ ڈور پارکنگ کے لیے واٹر پروف ٹیوب ہاؤسنگ اسٹائل بھی پیش کرتا ہے، لیکن ان کا حوالہ مناسب واٹر پروف کنفیگریشن کے طور پر دیا جانا چاہیے۔ کے ساتھ شروع کریں۔JE LED T8 ٹیوب ہاؤسنگ 10mm PCB کے ساتھتصریح کریں اور پروڈکشن آرڈر کی منظوری دینے سے پہلے عین مطابق ڈرائنگ طلب کریں۔

JE-28 LED T8 ہاؤسنگ کی تفصیلات: طول و عرض، مواد اور ترتیب کے اختیارات

JE-28 ایک 26 ملی میٹر T8 ہاؤسنگ ہے جو 10 x 1.2 ملی میٹر PCB بورڈ سائز کے لیے بنایا گیا ہے۔ یہ طول و عرض مکینیکل قابلیت کا نقطہ آغاز ہے۔ ایک بورڈ جو برائے نام طور پر 10 ملی میٹر چوڑا ہوتا ہے پھر بھی مسائل پیدا کر سکتا ہے اگر اس کے اجزاء کی اونچائی، سولڈر جوائنٹ، کنیکٹر پلیسمنٹ، یا بڑھنے کا طریقہ ہاؤسنگ ڈیولپمنٹ کے دوران استعمال کیے گئے نمونے سے مختلف ہو۔

ہاؤسنگ پولی کاربونیٹ ڈفیوزر آپشنز اور پلاسٹک اینڈ کیپس کے ساتھ 6063 ایلومینیم بیس استعمال کرتی ہے۔ JE اندرونی ڈرائیور کے انتظامات اور ڈرائیور کی زیادہ سے زیادہ اونچائی 12 ملی میٹر درج کرتا ہے۔ دستیاب لمبائی 600 ملی میٹر سے 2400 ملی میٹر تک چلتی ہے، اپنی مرضی کے مطابق لمبائی دستیاب ہے۔ لمبائی، ڈفیوزر فنش، اینڈ کیپ اسٹائل، اور ڈرائیور کی پوزیشن کو ایک ہی اسمبلی کے فیصلے کے طور پر سمجھا جانا چاہئے کیونکہ ہر ایک تنصیب، روشنی کی تقسیم اور پیکنگ کو متاثر کرتا ہے۔

آرڈر کرنے سے پہلے T8 ہاؤسنگ کو کیسے اہل بنائیں: پی سی بی، ڈرائیور، ڈفیوزر اور اینڈ کیپ چیک

ایک ہاؤسنگ کیٹلاگ کے صفحے پر درست نظر آتی ہے اور پھر بھی اسمبلی کے دوران ناکام ہوجاتی ہے۔ معمول کی وجوہات ڈرامائی نہیں ہیں: ڈرائیور چند ملی میٹر بہت لمبا ہوتا ہے، پی سی بی ڈفیوزر کے نیچے جھک جاتا ہے، اینڈ کیپ ٹیوب کو محفوظ طریقے سے برقرار نہیں رکھتی، یا کنیکٹر اندرونی تار کے موڑ کے لیے کوئی جگہ نہیں چھوڑتا۔ مکمل اسمبلی کوالیفائی کریں، نہ صرف ایلومینیم کے اخراج کو۔

1. پی سی بی کے خاکہ کی تصدیق کریں۔JE کو اصل بورڈ ڈرائنگ بھیجیں، بشمول 10 ملی میٹر چوڑائی، 1.2 ملی میٹر موٹائی، بڑھتے ہوئے سوراخ، کاپر کیپ آؤٹ، کنیکٹر، اور سب سے اونچے اجزاء۔ صرف برائے نام بورڈ سائز پر بھروسہ نہ کریں۔
2. ڈرائیور کا لفافہ چیک کریں۔ڈرائیور کی زیادہ سے زیادہ اونچائی اور چوڑائی کا 12 ملی میٹر رہائش کی حد سے موازنہ کریں۔ کلیئرنس کے جائزے میں ٹرمینلز، ہیٹ سکڑ، انسولیٹنگ آستین، اور تار سے باہر نکلنا شامل کریں۔
3. ڈفیوزر فٹ کا معائنہ کریں۔مصروفیت، جھکنے، نظر آنے والے ہاٹ سپاٹ، اور ہٹانے کی قوت کے لیے منتخب پولی کاربونیٹ کور کی جانچ کریں۔ ایک ڈفیوزر جو بہت تنگ ہے اخراج پر دباؤ ڈال سکتا ہے۔ جو بہت ڈھیلا ہے وہ نقل و حمل کے دوران کھڑکھڑا سکتا ہے۔
4. اینڈ کیپس اور وائرنگ کا جائزہ لیں۔کیپ میٹریل، برقرار رکھنے کا طریقہ، تار گزرنے، کنیکٹر تک رسائی، اور آیا تیار شدہ ٹیوب کو انسٹالیشن کے مخصوص معیار یا کسٹمر فکسچر انٹرفیس کو پورا کرنا ضروری ہے۔
5. تیار شدہ نمونے کو منظور کریں۔جمع شدہ ٹیوب کو طاقت دیں، گرمی کے رویے اور روشنی کی ظاہری شکل کا معائنہ کریں، پھر ٹارگٹ فکسچر یا کلپس میں اندراج کی جانچ کریں۔ پروڈکشن آرڈر دینے سے پہلے منظور شدہ اجزاء کے ورژن ریکارڈ کریں۔

جب پروجیکٹ کو سخت فکسچر کلیئرنس حاصل ہو تو اخراج ڈرائنگ اور جسمانی نمونہ طلب کریں۔ ایک نمونہ پیکیجنگ اور ہینڈلنگ کے مسائل کو بھی بے نقاب کرتا ہے جو ڈرائنگ نہیں دکھاتے ہیں۔ اگر کارٹن کا ڈیزائن شپنگ کی لمبائی سے مماثل نہیں ہے تو لمبی ٹیوبیں ڈفیوزر کے نشانات، اختتامی ٹوپی کو پہنچنے والے نقصان، یا ہلکے جھکنے کے ساتھ پہنچ سکتی ہیں۔ یہ بڑے پیمانے پر پیداوار سے پہلے ٹھیک کرنا سستا اور امریکی تقسیم کی کھیپ کے بعد ٹھیک کرنا مہنگا ہے۔

اکثر پوچھے گئے سوالات: کیا JE-28 LED T8 ٹیوب ہاؤسنگ واٹر پروف ہے یا آؤٹ ڈور اور فریزر لائٹنگ کے لیے موزوں ہے؟

JE کی طرف سے فراہم کردہ معیاری JE-28 تفصیلات IP20 ہے، لہذا اسے خشک جگہ کی رہائش کے طور پر سمجھا جانا چاہیے۔ یہ فرق خریداروں کے لیے اہم ہے جو پلانٹ کی روشنی، ریفریجریٹر کی روشنی، آؤٹ ڈور پارکنگ، یا کسی بھی تنصیب کو کنڈینسیشن، اسپرے، دھول، یا درجہ حرارت کی سائیکلنگ کی وجہ سے بتاتے ہیں۔ JE کا کہنا ہے کہ یہ خصوصی ایپلی کیشنز کے لیے واٹر پروف T8 ہاؤسنگ اسٹائل پیش کرتا ہے، لیکن واٹر پروف ورژن کی شناخت اور اس کا الگ سے حوالہ دیا جانا چاہیے۔

کیا 10 ملی میٹر کا پی سی بی اور اندرونی ڈرائیور اس T8 ٹیوب ہاؤسنگ میں فٹ ہوگا؟

ہاں، JE-28 کو 10 x 1.2 mm PCB اور اندرونی ڈرائیور کے انتظام کے لیے مخصوص کیا گیا ہے، جس میں ڈرائیور کی زیادہ سے زیادہ اونچائی 12 ملی میٹر ہے۔ اس کا مطلب یہ نہیں ہے کہ ہر 10 ملی میٹر بورڈ اور ہر اندرونی ڈرائیور فٹ ہو جائے گا۔ آپ کے بورڈ کی سب سے اونچی ایل ای ڈی، کپیسیٹر، کنیکٹر، اور سولڈرڈ وائر کو دستیاب اندرونی کلیئرنس کے اندر رہنا چاہیے۔ جے ای کو پی سی بی فائل اور ڈرائیور ڈیٹا شیٹ کو درست جائزہ کے لیے بھیجیں، پھر آبادی والے نمونے کے ساتھ نتیجہ کی تصدیق کریں۔

نمونے، MOQ، اپنی مرضی کی لمبائی، ٹولنگ اور امریکی فارورڈر کو شپنگ کیسے کام کرتے ہیں؟

JE بتاتا ہے کہ یہ گاہک کے فارورڈر گودام کو نمونے، کوٹیشن، حسب ضرورت لمبائی، OEM/ODM اخراج، اور کھیپ فراہم کر سکتا ہے۔ تجارتی تفصیلات کا انحصار منتخب پروفائل، ڈفیوزر، اینڈ کیپس، ٹولنگ کی حیثیت، مقدار، پیکیجنگ، اور منزل کے انتظامات پر ہے۔ نمونے کا لیڈ ٹائم، پروڈکشن MOQ، اگر پرائیویٹ مولڈ کی ضرورت ہو تو ٹولنگ چارج، کٹ کی لمبائی برداشت، کارٹن کے طول و عرض، اور کھیپ کے ساتھ فراہم کردہ دستاویزات کے بارے میں پوچھیں۔ اگر آپ کی ٹیم یو ایس فارورڈر استعمال کرتی ہے تو کوٹ کو حتمی شکل دینے سے پہلے گودام کا پتہ اور کارگو مارکنگ کے تقاضے فراہم کریں۔

JE ڈونگ گوان مینوفیکچرنگ، OEM/ODM اخراج اور تیار شدہ-Luminaire دستاویزات

JE، باضابطہ طور پر Dongguan Jinen Lighting Technology Co., Ltd.، ڈونگ گوان، چین میں ایکسٹروڈڈ LED روشنی کے اجزاء تیار کرتا ہے۔ اس کی رینج میں ایل ای ڈی ایلومینیم پروفائلز، ایل ای ڈی پلاسٹک پروفائلز، پی سی ٹیوبز اور ڈفیوزر، T5، T6، T8، T10، اور T12 ٹیوب ہاؤسنگ کے علاوہ ٹرائی پروف لائٹ ہاؤسنگ شامل ہیں۔ اس پروڈکٹ کی وسعت اس وقت مفید ہوتی ہے جب کوئی پروجیکٹ پہلے پروٹو ٹائپ کے بعد سائز یا تعمیر کو تبدیل کرتا ہے۔ خریدار پورے سورسنگ کے عمل کو دوبارہ شروع کرنے کے بجائے ایک ہی سپلائر کے ذریعے نیم ایلومینیم ہاؤسنگ، مکمل ایلومینیم بیس، یا مختلف ٹیوب قطر کا موازنہ کر سکتا ہے۔

JE عوامی سانچوں، نجی سانچوں، OEM/ODM اخراج، اور حسب ضرورت پروجیکٹ کے کام کو سپورٹ کرتا ہے۔ پبلک مولڈ سورسنگ معیاری JE-28 جیومیٹری کے لیے معنی رکھتی ہے جب پروفائل پہلے سے ہی آپ کے PCB اور ڈفیوزر کی ضروریات سے میل کھاتا ہے۔ جب آپ کو ایک غیر معیاری کنیکٹر جیب، ایک مختلف ماؤنٹنگ فیچر، ملکیتی اینڈ کیپ، یا نظر ثانی شدہ کراس سیکشن کی ضرورت ہو تو ایک پرائیویٹ مولڈ زیادہ دفاعی بن جاتا ہے۔ صحیح انتخاب متوقع حجم اور مستقبل کی سپلائی پر آپ کو کتنے کنٹرول کی ضرورت پر منحصر ہے۔

امریکی درآمد کنندگان اور روشنی کے کارخانوں کے لیے، دستاویزات میں مصنوعات کی تصویر سے زیادہ کا احاطہ کرنا چاہیے۔ پروفائل ڈرائنگ، مواد کی تفصیل، ڈفیوزر آپشن، لمبائی برداشت، اختتامی ٹوپی کی تفصیلات، پیکنگ کی تفصیلات، اور مکمل شدہ لیمینیئر کے لیے برقی معلومات کی درخواست کریں۔ رہائش خود ایک مصدقہ تیار شدہ ایل ای ڈی ٹیوب جیسی چیز نہیں ہے۔ اگر آپ کے گاہک، AHJ، ڈسٹری بیوٹر، یا پروجیکٹ کی تفصیلات کو مخصوص فہرستوں یا تعمیل دستاویزات کی ضرورت ہے، تو ڈیزائن منجمد ہونے سے پہلے اس ضرورت کی شناخت کریں۔

JE یہ بھی بتاتا ہے کہ یہ تھوک فروشوں، ٹھیکیداروں، لائٹنگ فیکٹریوں، اور کسٹم پروجیکٹ کے صارفین کی خدمت کرتا ہے۔ یہ فراہم کنندہ کو اجزاء کی خریداری اور نجی لیبل ٹیوب کی ترقی دونوں کے لیے موزوں بناتا ہے، بشرطیکہ تجارتی دائرہ کار واضح طور پر لکھا گیا ہو۔ منظور شدہ ڈرائنگ، نمونے کی تصاویر، نظرثانی نمبر، اور مواد کے انتخاب کو خریداری کی دستاویزات پر رکھیں۔ یہ اخراج سورسنگ میں ایک واقف مسئلہ کو روکتا ہے: ایک متبادل بیچ جو جہتی طور پر قریب ہے لیکن حقیقت میں قابل تبادلہ نہیں ہے۔
