OEM لکیری لائٹنگ کے لیے T8 ڈبل سائیڈڈ ایل ای ڈی ٹیوب ہاؤسنگ

جے ای کاT8 ڈبل رخا ایل ای ڈی ٹیوب ہاؤسنگOEM لکیری لائٹنگ پروجیکٹس کے لیے ایک خالی انکلوژر پلیٹ فارم ہے۔ تصدیق شدہ کنفیگریشن میں 26 ملی میٹر بیرونی قطر، دو 12 × 1 ملی میٹر پی سی بی پوزیشنز، ایک اندرونی 6063 ایلومینیم پروفائل، ایک صاف یا فراسٹڈ پولی کاربونیٹ انکلوژر، پلاسٹک اینڈ کیپس، اور ایک بیرونی ڈرائیور لے آؤٹ ہے۔ معیاری یا حسب ضرورت لمبائی 600 ملی میٹر سے 2400 ملی میٹر تک دستیاب ہے، IP20 اور IP65 کنفیگریشنز کے ساتھ۔

کلیدی لفظ ہے۔ہاؤسنگ. یہ پراڈکٹ اس وقت تک کام کرنے والا لیمپ نہیں بنتی جب تک کہ ایل ای ڈی، پی سی بی اسمبلیاں، وائرنگ، ڈرائیور، اینڈ ٹرمینیشن، اور کسی بھی مطلوبہ مہر کو منتخب اور مربوط نہ کر لیا جائے۔ اس لیے خریداروں کو اس کا اندازہ کنٹرول شدہ ڈرائنگ اور اسمبل شدہ نمونے سے کرنا چاہیے — صرف T8 نام سے نہیں۔ موجودہ کا جائزہ لیں۔T8 ڈبل رخا برائٹ ہاؤسنگجے ای کو اپنے پی سی بی اور پروجیکٹ کی ضروریات بھیجنے سے پہلے۔

پروڈکٹ ایک خالی OEM ہاؤسنگ ہے، تیار شدہ T8 لیمپ یا فلورسنٹ تبدیلی نہیں ہے۔

"T8" عام ٹیوب فارمیٹ کی نشاندہی کرتا ہے، لیکن یہ موجودہ فلوروسینٹ فکسچر کے ساتھ برقی یا مکینیکل مطابقت قائم نہیں کرتا ہے۔ مکمل طور پر مختلف بورڈز، وائرنگ، اینڈ کیپس، بڑھتے ہوئے تفصیلات، اور پاور فن تعمیر کا استعمال کرتے ہوئے 26 ملی میٹر کی رہائش واقف نظر آتی ہے۔

یہ مت سمجھیں کہ یہ روایتی فلوروسینٹ بیلسٹ کو قبول کرتا ہے، ایک G13 لیمپ ہولڈر کو فٹ کرتا ہے، اس میں مینز ریٹیڈ پن شامل ہیں، یا نصب شدہ لیمپ کو یکے بعد دیگرے بدل سکتے ہیں۔ ان میں سے کسی بھی تفصیلات کی ہاؤسنگ قطر سے تصدیق نہیں ہوتی ہے۔ اگر ریٹروفٹ مطابقت درکار ہے، تو منظوری ڈرائنگ پر بیس جیومیٹری، پن کا انتظام، لیمپ کی مجموعی لمبائی، الیکٹریکل ان پٹ، وائرنگ موڈ، اور فکسچر انٹرفیس ڈالیں۔

یہ فرق خریداری پر بھی اثر انداز ہوتا ہے۔ ہاؤسنگ کی تفصیلات اخراج اور انکلوژر پیکج کی نشاندہی کرتی ہے۔ یہ بذات خود ایل ای ڈی کی مقدار، رنگ درجہ حرارت، روشنی کی پیداوار، آپٹیکل تقسیم، طاقت، ڈرائیور کا رویہ، مدھم ہونا، اضافے سے تحفظ، آپریٹنگ درجہ حرارت، یا سروس لائف کی وضاحت نہیں کرتا ہے۔ یہ خریدار کے اجزاء کے ڈیزائن اور اہلیت کے پروگرام کے ذریعے کنٹرول شدہ luminaire فیصلے ہیں۔

ڈبل سائیڈڈ T8 ہاؤسنگ اسمبلی کا کراس سیکشن

اسمبلی ایک اندرونی ایلومینیم پروفائل کے ساتھ ایک گول پولی کاربونیٹ باڈی کو جوڑتی ہے۔ اس کراس سیکشن کے اندر پی سی بی کی دو پوزیشنیں ہیں، جن میں سے ہر ایک کی شناخت 12 × 1 ملی میٹر ہے۔ یہ انتظام OEM ڈیزائنر کو ایک 26 ملی میٹر ٹیوب لفافے کے اندر ایل ای ڈی بورڈز کے لیے دو بڑھتے ہوئے مقامات فراہم کرتا ہے۔

ایلومینیم داخل پی سی بی کے مقامات کے لیے ایک متعین اندرونی ڈھانچہ فراہم کرتا ہے۔ یہ بورڈز سے حرارت کی منتقلی میں بھی حصہ لے سکتا ہے، لیکن صرف کھوٹ کے نام یا پروفائل سے تھرمل کارکردگی کا اندازہ نہیں لگایا جا سکتا۔ ایل ای ڈی لوڈنگ، بورڈ کی تعمیر، تھرمل انٹرفیس میٹریل، رابطے کا معیار، ڈرائیور کے نقصانات، محیط درجہ حرارت، ٹیوب اورینٹیشن، اور ہوا کا بہاؤ سبھی آپریٹنگ درجہ حرارت کو متاثر کرتے ہیں۔ نصب شدہ ایل ای ڈی بورڈز کے ساتھ تھرمل ڈیزائن کو منظور کریں۔

پی سی بی کی جوڑی والی پوزیشنز دو روشن چہروں کو کس طرح سپورٹ کرتی ہیں۔

پی سی بی کی دو پوزیشنیں پورے فریم کو روشن کرنے کے لیے ایک بورڈ پر انحصار کرنے کے بجائے ایل ای ڈی کو ٹیوب کے دو اطراف میں ترتیب دینے کی اجازت دیتی ہیں۔ یہ دو طرفہ لکیری روشنی، معطل شدہ روشنی، ڈسپلے لائٹنگ، ٹرانزٹ انٹیریئرز، اور دیگر تنصیبات کے مطابق ہو سکتا ہے جہاں ایک سے زیادہ سمتوں میں روشنی کی ضرورت ہوتی ہے۔

اخراج ایک مخصوص بیم زاویہ یا مساوی 50/50 روشنی کی تقسیم کی ضمانت نہیں دیتا ہے۔ اصل تقسیم کا انحصار پی سی بی کی پوزیشنوں، ایل ای ڈی پیکیج، ڈائیوڈ اسپیسنگ، بورڈ کی چوڑائی، پولی کاربونیٹ کا فاصلہ، ڈفیوزر ختم، اندرونی رکاوٹ، اور قریبی لیومینیئر سطحوں پر ہوتا ہے۔ صاف پی سی ایل ای ڈی کی تعریف اور آؤٹ پٹ سمت کو محفوظ رکھتا ہے۔ فراسٹڈ پی سی روشنی کو زیادہ مؤثر طریقے سے ملاتا ہے لیکن نظر آنے والی شدت کو کم کر سکتا ہے اور بیم کنٹرول کو نرم کر سکتا ہے۔

ٹولنگ یا پروڈکشن کی منظوری سے پہلے، دونوں اطراف سے روشن نمونے کا معائنہ کریں۔ ایل ای ڈی امیجنگ، ایلومینیم انسرٹ کے قریب گہرے بینڈز، رنگ کی تبدیلی، اختتامی سائے، اور دونوں چہروں کے درمیان چمک میں فرق تلاش کریں۔ فوٹومیٹرک ٹیسٹنگ تیار شدہ لیومینیئر کی سطح پر ہے کیونکہ خالی رہائش میں روشنی کا کوئی ذریعہ نہیں ہے۔

فراہم کردہ ہاؤسنگ اجزاء بمقابلہ خریدار کے مخصوص ایل ای ڈیز، پی سی بی اسمبلیوں، وائرنگ، ڈرائیور اور سیل کی تصدیق کریں۔

ہاؤسنگ کوٹیشن کو JE کے فراہم کردہ حصوں کو خریدار کے فراہم کردہ برقی اجزاء سے الگ کرنا چاہیے۔ شائع شدہ پروڈکٹ کی تفصیل کی بنیاد پر، انکلوژر میں اندرونی 6063 ایلومینیم پروفائل، صاف یا فراسٹڈ پولی کاربونیٹ، اور پلاسٹک اینڈ کیپس شامل ہو سکتے ہیں۔ فن تعمیر ایک بیرونی ڈرائیور کا استعمال کرتا ہے۔ پیکنگ کے عین مطابق مواد، اینڈ کیپ اسٹائل، ہارڈ ویئر، سیل، کیبل انٹری پارٹس، اور اسمبلی سروسز کو اب بھی کوٹیشن میں لائن بہ لائن درج ہونا چاہیے۔

خریدار کو عام طور پر ایل ای ڈی بورڈز، ایل ای ڈی، وائرنگ، کنیکٹر، تھرمل انٹرفیس میٹریل، ڈرائیور، گراؤنڈ کرنے کا طریقہ جہاں قابل اطلاق ہو، اور حتمی برقی ختم کرنے کی ضرورت ہوتی ہے۔ IP65 ہدف کے لیے، گاسکیٹ، سیلانٹ، کیبل گلینڈز، اینڈ کیپ سیلنگ، اور اسمبلی کے عمل کی ذمہ داری خاص طور پر واضح ہونی چاہیے۔ پرزوں کا ایک IP65 قابل سیٹ سیٹ غیر کنٹرول شدہ فیلڈ اسمبلی کے بعد خود بخود IP65 luminaire نہیں ہوتا ہے۔

ڈرائنگ اور اجزاء کا جائزہ لینے کے لیے تفصیلات کا میٹرکس

ڈرائنگ ریویو کے نقطہ آغاز کے طور پر درج ذیل میٹرکس کا استعمال کریں۔ شائع شدہ اقدار دستیاب مصنوعات کی ترتیب کی نشاندہی کرتی ہیں۔ وہ پروجیکٹ کے لیے مخصوص رواداری، فٹ چیک، یا ریگولیٹری جائزے کی جگہ نہیں لیتے ہیں۔

فکسڈ جیومیٹری: 26 ملی میٹر قطر اور دو 12 × 1 ملی میٹر پی سی بی پوزیشنز، ڈرائنگ پر منظور شدہ فٹ اور رواداری کے ساتھ

26 ملی میٹر قطر اور جوڑا 12 × 1 ملی میٹر پی سی بی پوزیشنز بنیادی جیومیٹری ہیں، لیکن برائے نام طول و عرض ریلیز کے لیے کافی نہیں ہیں۔ ایک بورڈ جو اس کے سلاٹ کے برابر چوڑائی پر ڈیزائن کیا گیا ہے اگر بورڈ کی ساخت، اخراج، کمان، کوٹنگ، اور اسمبلی رواداری غلط سمت میں ڈھیر لگتی ہے تو اسے باندھ سکتا ہے۔ ایک ڈھیلا فٹ ایک مختلف مسئلہ پیدا کرتا ہے: بورڈ کی حرکت، غیر مطابقت پذیر تھرمل رابطہ، یا ڈفیوزر کے پیچھے نظر آنے والی غلط ترتیب۔

RFQ میں صرف "12 ملی میٹر بورڈ" لکھنے کے بجائے JE کو اصل PCB آؤٹ لائن بھیجیں۔ پی سی بی کی موٹائی، کنارے ختم، سولڈر ماسک یا اندراج کے علاقے کے قریب کوٹنگ کی تعمیر، اجزاء کیپ آؤٹ زون، کنیکٹر پروٹریشنز، اور مطلوبہ اندراج کی سمت شامل کریں۔ منظور شدہ ڈرائنگ میں ان جہتوں کی نشاندہی کرنی چاہیے جو فٹ ہونے کے لیے اہم ہیں اور یہ بتانا چاہیے کہ ان جہتوں کا معائنہ کیسے کیا جائے گا۔

تعمیرات اور اختیارات: اندرونی 6063 ایلومینیم پروفائل، صاف یا پالا ہوا پولی کاربونیٹ، پلاسٹک اینڈ کیپس، بیرونی ڈرائیور، اور 600–2400 ملی میٹر لمبائی

6063 عام طور پر ایکسٹروڈڈ ایلومینیم پروفائلز کے لیے استعمال ہوتا ہے کیونکہ یہ کنٹرولڈ کراس سیکشنز میں بن سکتا ہے اور عام فنشنگ عمل کو قبول کرتا ہے۔ پھر بھی، "6063 ایلومینیم" مکمل تھرمل یا مکینیکل تفصیلات نہیں ہے۔ اگر مزاج، سطح کا علاج، چالکتا، ظاہری شکل، یا سنکنرن کا رویہ پروجیکٹ میں اہمیت رکھتا ہے، تو ڈرائنگ میں ضرورت شامل کریں اور تصدیق کی درخواست کریں۔

لمبائی بھی خریداری کی قیمت سے زیادہ تبدیل ہوتی ہے۔ لمبی رہائشیں سیدھی ہونے، نقصان سے نمٹنے، پی سی بی داخل کرنے، وائرنگ تک رسائی، اور پیکیج ڈیزائن کے لیے زیادہ حساس ہوتی ہیں۔ تصدیق کریں کہ آیا آپ کی مخصوص لمبائی کٹ ایکسٹروشن، پولی کاربونیٹ باڈی، یا اینڈ کیپس سمیت مجموعی طور پر اسمبل شدہ یونٹ سے مراد ہے۔ JE کی فہرست معیاری اوراپنی مرضی کی لمبائی T8 ایل ای ڈی ٹیوب ہاؤسنگاختیارات 600 ملی میٹر سے لے کر 2400 ملی میٹر تک؛ کوٹیشن کو صحیح تکمیل شدہ لمبائی اور رواداری کی شناخت کرنی چاہئے۔

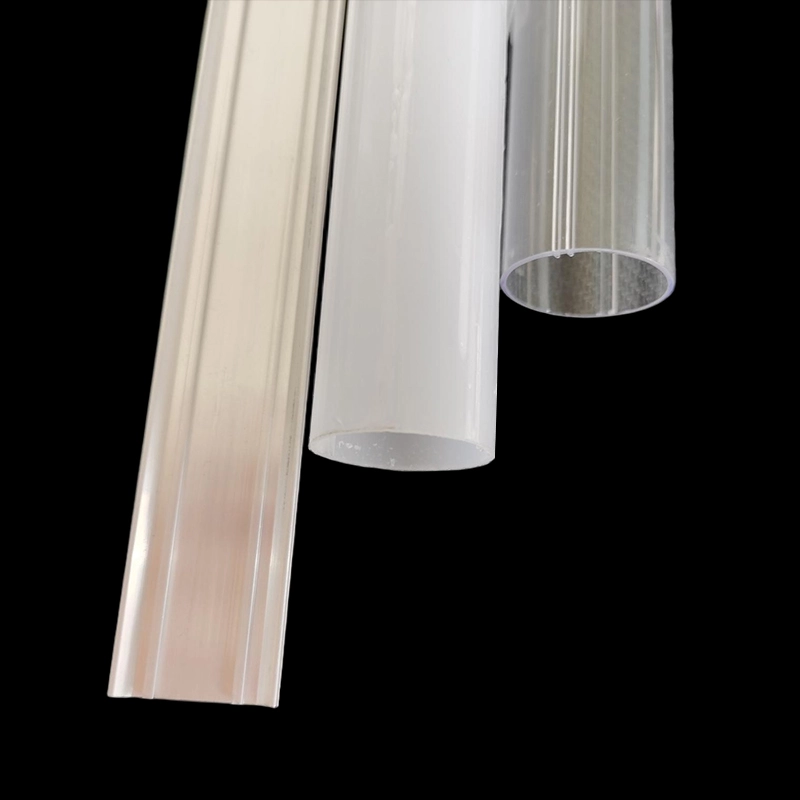

صاف یا فروسٹڈ پی سی، اینڈ کیپ ٹرمینیشن، اور IP20 یا IP65 کنفیگریشن کے انتخاب

واضح پولی کاربونیٹ کا انتخاب کریں جب LED کی مرئیت، دشاتمک پیداوار، یا اندرونی بورڈز کی ظاہری شکل قابل قبول ہو۔ یہ ڈایڈڈ اسپیسنگ، وائرنگ، جوڑوں اور چھوٹی سیدھ کی خرابیوں کو ظاہر کر سکتا ہے، اس لیے اندرونی تعمیر کو بصری طور پر صاف ہونا چاہیے۔ جب آپ کو بہتر بصری مکسنگ اور کم براہ راست LED امیجنگ کی ضرورت ہو تو فراسٹڈ پی سی کا انتخاب کریں۔ فروسٹنگ مناسب LED سپیسنگ یا آپٹیکل ٹیسٹنگ کا متبادل نہیں ہے، اور ٹرانسمیشن پر اس کے اثر کو حقیقی لائٹ انجن سے جانچنا چاہیے۔

اینڈ کیپس اکثر نظر انداز انٹرفیس بن جاتے ہیں۔ وہ اس بات کا تعین کرتے ہیں کہ ٹیوب کیسے بند ہوتی ہے، تاریں گھر سے کیسے نکلتی ہیں، اور اسمبلی کیسے ارد گرد کے لیومینیئر سے جڑتی ہے۔ پلاسٹک کے سرے کی ٹوپی کو معیاری فلوروسینٹ بیس یا واٹر پروف مہر فراہم کرنے کے لیے فرض نہیں کیا جانا چاہیے۔ ڈرائنگ پر برقرار رکھنے کا طریقہ، کیبل کھولنا، کنیکٹر کا بندوبست، پولرٹی مارکنگ، سٹرین ریلیف، اور سروس تک رسائی کے تقاضے رکھیں۔

IP20 صرف اس صورت میں موزوں ہے جب مکمل شدہ ڈیزائن کو پانی کے داخل ہونے سے تحفظ کی ضرورت نہ ہو۔ IP65 آپشن ڈسٹ ٹائٹ اور واٹر جیٹ مزاحم کنفیگریشن کے لیے ہے، لیکن درجہ بندی کا اطلاق مکمل انکلوژر سسٹم اور اسمبلی کے طریقہ کار کی وضاحت اور جانچ کے بعد ہی ہوتا ہے۔ اینڈ کیپ جوائنٹ، کیبل انٹریز، سیل کمپریشن، کٹ سرفیسز اور پروڈکشن مین شپ سب رساو کا سبب بن سکتے ہیں۔

پوچھیں کہ کیسے حوالہ دیا گیا۔IP20 یا IP65 T8 ہاؤسنگ کنفیگریشناجزاء اور اسمبلی میں مختلف ہے. اگر JE آپ کی فیکٹری کو جمع کرنے کے لیے ڈھیلے پرزے فراہم کرتا ہے، تو مہر کے مواد، سیلانٹ کی جگہ، علاج کے حالات جہاں متعلقہ ہوں، ٹوپی داخل کرنے یا باندھنے کا طریقہ، اور تیار شدہ پروڈکٹ داخل کرنے کے ٹیسٹ پر متفق ہوں۔ مکمل طور پر غیر جمع شدہ ہاؤسنگ نمونے پر مبنی IP کلیم پرنٹ نہ کریں۔

ٹرانزٹ، کمرشل، آرکیٹیکچرل، اور پروٹیکٹڈ آؤٹ ڈور لومینیئرز کے لیے درخواست کی حدود

دو طرفہ فارمیٹ ریل گاڑی کے اندرونی حصوں، اسٹیشنوں، کمرشل لائٹنگ، گیراج، اسکولوں، فیکٹریوں اور دیگر لکیری تنصیبات کو سہارا دے سکتا ہے۔ یہ استعمال ایک قابلیت کے معیار کا اشتراک نہیں کرتے ہیں، لہذا درخواست کا نام کبھی بھی انجینئرنگ کے تقاضوں کے مطابق نہیں ہونا چاہیے۔

ریل گاڑی کی روشنی میں کمپن، جھٹکا، شعلہ اور دھوئیں کے رویے، برقی حفاظت، برقی مقناطیسی مطابقت، مواد کا پتہ لگانے، اور محفوظ برقرار رکھنے کے لیے پروجیکٹ کے لیے مخصوص جانچ کی ضرورت ہو سکتی ہے۔ 26 ملی میٹر ہاؤسنگ جیومیٹری ان ضروریات میں سے کسی کی تعمیل کو ثابت نہیں کرتی ہے۔ نمونے لینے سے پہلے JE کو مطلوبہ ٹیسٹ یا مواد کی دستاویز کی فہرست دیں تاکہ غیر دستیاب شواہد گاہک کے جمع کرانے کے بجائے جلد دریافت ہو جائیں۔

تجارتی اور تعمیراتی روشنیوں کے لیے، خریداروں کو عام طور پر ظاہری شکل، روشنی کی تقسیم، بڑھتے ہوئے انضمام، ڈرائیور تک رسائی، حرارت، صفائی، اور دیکھ بھال پر توجہ دینے کی ضرورت ہوتی ہے۔ فراسٹڈ پی سی انفرادی ایل ای ڈی کو چھپا سکتا ہے، لیکن ایک لمبی چمکیلی لکیر پھر بھی بورڈ کے جوائنٹس یا اینڈ کیپس پر تاریک زون دکھا سکتی ہے۔ اگر مسلسل ظہور اہمیت رکھتا ہے تو مکمل لمبائی کا نمونہ بنائیں؛ ایک مختصر آف کٹ ہر پیداواری مسئلہ کو ظاہر نہیں کرے گا۔

گیراج، فیکٹریاں، اور محفوظ بیرونی مقامات دھول، نمی، صفائی کے طریقوں، درجہ حرارت میں تبدیلی، اور ممکنہ کیمیائی نمائش کو شامل کرتے ہیں۔ IP65 متعین ٹیسٹ حالات کے تحت داخل ہونے کا پتہ دیتا ہے، نہ کہ UV مزاحمت، کیمیائی مطابقت، گاڑھا ہونا، اثر مزاحمت، یا غیر محدود بیرونی نمائش۔ ان پراپرٹیز کی الگ الگ وضاحت اور تصدیق ہونی چاہیے۔ اگر ٹیوب کسی دوسرے مہر بند لیومینیئر کے اندر بیٹھ جائے گی تو پھنسے ہوئے حرارت پر بھی غور کریں اور کیا بیرونی ڈرائیور قابل رسائی رہتا ہے۔

منظوری کا ثبوت: ڈرائنگ، نمونہ معائنہ، جانچ کے طریقے، مواد کے دستاویزات، اور UL یا ETL جمع کرانے کی حمایت بغیر کسی ہاؤسنگ سرٹیفیکیشن کے دعوے کے

ایک قابل اعتبار منظوری پیکج ایک کنٹرول شدہ کراس سیکشنل ڈرائنگ اور اسمبلی ڈرائنگ سے شروع ہوتا ہے۔ انہیں 26 ملی میٹر قطر، پی سی بی کی پوزیشنز، کلیدی انٹرفیس، میٹریل کال آؤٹس، اختتامی ٹوپی کی تفصیلات، لمبائی کی تعریف، اور نظر ثانی کی حیثیت دکھانی چاہیے۔ پی سی بی کے اندراج، کیپ فٹ، ماؤنٹنگ، یا سیلنگ کو متاثر کرنے والے طول و عرض عام نوٹ کے بجائے واضح رواداری کے مستحق ہیں۔

نمونے کے معائنہ میں طول و عرض اور عملی اسمبلی کا احاطہ کرنا چاہئے۔ اصل پی سی بی داخل کریں، مطلوبہ تاروں کو روٹ کریں، اینڈ کیپس کو فٹ کریں، اور کمان، مروڑ، سکریچنگ، رنگ کی تبدیلی، ٹوپی کے فرق، اور بورڈ کی حرکت کے لیے مکمل لمبائی چیک کریں۔ پھر مطلوبہ ایل ای ڈی اور ڈرائیور سسٹم کو نمائندہ حالات میں درجہ حرارت اور نظری ظاہری شکل کا اندازہ کرنے کے لیے چلائیں۔

نتائج کا موازنہ کرنے سے پہلے ٹیسٹ کے طریقوں پر اتفاق کرنا ضروری ہے۔ IP65 ڈیزائن کے لیے، شناخت کریں کہ آیا جانچ JE کے جمع کردہ نمونے پر لاگو ہوتی ہے یا آپ کے تیار شدہ luminaire پر، بشمول آپ کی کیبل کے اندراج اور وائرنگ پر۔ مواد کی دستاویزات میں اعلانات، ڈیٹا شیٹس، یا ٹیسٹ رپورٹس شامل ہو سکتے ہیں، لیکن خریدی جا رہی رال، ایلومینیم کی تفصیلات، رنگ، اور پیداوار کی ترتیب کے لیے ان کی دستیابی اور مطابقت کی تصدیق ہونی چاہیے۔

UL یا ETL جمع کرانے کی حمایت کو دستاویزی ہم آہنگی کے طور پر سمجھا جانا چاہئے، نہ کہ بلینکٹ سرٹیفیکیشن کلیم کے طور پر۔ مادی ریکارڈ، اجزاء کی فائل، یا سپلائر کا اعلامیہ خالی ہاؤسنگ یا تیار لیمپ کو UL فہرست یا ETL درج نہیں کرتا ہے۔ حتمی تعمیر، برقی اجزاء، درجہ حرارت، خالی جگہیں، وائرنگ، انکلوژر، اور مطلوبہ استعمال کا جائزہ منتخب سرٹیفیکیشن باڈی کے ذریعے کیا جا سکتا ہے۔

JE کو بتائیں کہ آپ کے لیب یا سرٹیفیکیشن پارٹنر کو جمع کرانے کا کون سا راستہ اور دستاویزات درکار ہیں۔ JE پھر اس بات کی تصدیق کر سکتا ہے کہ مجوزہ مواد اور کنفیگریشن کے لیے کیا دستیاب ہے۔ اگر کوئی مخصوص شناخت، فہرست، آتش گیر درجہ بندی، فائل نمبر، یا ٹیسٹ رپورٹ لازمی ہے، تو آرڈر کی منظوری سے پہلے اس ثبوت کو حاصل کریں اور اس کی تصدیق کریں۔ لوگو، عام مادی خاندان، یا پچھلے پروجیکٹ سے کبھی بھی اس کا اندازہ نہ لگائیں۔

ڈرائنگ ریویو سے لے کر نمونے کی منظوری اور پروڈکشن کوٹیشن تک

چین گہرے اخراج کی صلاحیت پیش کرتا ہے، لیکن فیکٹری کا محل وقوع ہی آپ کو ڈرائنگ کنٹرول، اجزاء کے فٹ ہونے، یا ریپیٹ ایبلٹی کے بارے میں بہت کم بتاتا ہے۔ JE ایل ای ڈی لائٹنگ کے لیے ایلومینیم اور پلاسٹک کے اخراج تیار کرتا ہے، بشمول ٹیوب ہاؤسنگ، ایل ای ڈی پروفائلز، پی سی ٹیوب، اینڈ کیپس، اور ٹرائی پروف ہاؤسنگ۔ اس پروجیکٹ کے لیے، کارآمد ثبوت ایک ذمہ دار ڈرائنگ کا عمل، ایک نمائندہ نمونہ، ایک متعین معائنہ پلان، اور ایک کوٹیشن ہے جو سپلائی کی حد کو واضح کرتا ہے۔

حسب ضرورت ورک فلو: ڈرائنگ پر نظرثانی، ڈی ایف ایم فیڈ بیک، مولڈ کا انتخاب، نمونے کی تصدیق، اور پروڈکشن کوالٹی کنٹرول

"T8 ہاؤسنگ" کے لیے ڈھیلی درخواست کے بجائے درخواست کے ساتھ شروعات کریں۔ پی سی بی فائلیں، ہدف کی مجموعی لمبائی، آپٹیکل ترجیح، اختتامی اختتام، داخلے کا ہدف، بڑھتے ہوئے انٹرفیس، اور لازمی دستاویزات بھیجیں۔ JE ان ان پٹ کا موجودہ عوامی مولڈ سے موازنہ کر سکتا ہے یا اس بات کا تعین کر سکتا ہے کہ آیا پرائیویٹ مولڈ اور کسٹم اخراج کی ضرورت ہے۔

ڈرائنگ پر نظرثانی کے دوران، بورڈ کلیئرنس، اینڈ کیپ انگیجمنٹ، وائر روٹنگ، کمپوننٹ کیپ آؤٹ ایریاز، سیلنگ سرفیسز، اور نظر آنے والے کاسمیٹک زونز کو حل کریں۔ DFM فیڈ بیک میں ایسے جہتوں کی نشاندہی کرنی چاہیے جن کا انعقاد یا معائنہ کرنا مشکل ہے اور ایسی کوئی تبدیلی جو ٹولنگ، اسمبلی یا لاگت کو متاثر کرتی ہو۔ ایک حسب ضرورت پروفائل ایک حقیقی انٹرفیس کا مسئلہ حل کر سکتا ہے، لیکن یہ ٹولنگ کی منظوری بھی شامل کرتا ہے اور پروجیکٹ کو ایک نئے کراس سیکشن میں بند کر دیتا ہے۔ نجی ٹولنگ کا آرڈر نہ دیں تاکہ پی سی بی کے غیر اہم کنارے کو ڈھالنے سے بچ سکے۔

نمونے کو متفقہ مواد، ڈفیوزر فنش، ایلومینیم کراس سیکشن، اینڈ کیپ ڈیزائن، اور حقیقی خطرات کو جانچنے کے لیے کافی قریب سے لمبائی کی نمائندگی کرنی چاہیے۔ کسی بھی قبول شدہ انحراف کو ریکارڈ کریں۔ ایک بار جب نمونہ جہتی، اسمبلی، آپٹیکل، تھرمل، اور قابل اطلاق داخلی چیک پاس کر لے تو پروڈکشن کوٹیشن کے لیے استعمال ہونے والی ڈرائنگ ریویژن کو منجمد کریں۔

پروڈکشن کوالٹی کنٹرول کو قابل مشاہدہ تقاضوں سے جوڑنا چاہیے: مواد کی شناخت، اہم کراس سیکشنل طول و عرض، کٹ کی لمبائی، سیدھا پن جہاں بیان کیا گیا ہے، سطح کی حالت، ڈفیوزر کی ظاہری شکل، اینڈ کیپ فٹ، پی سی بی داخل کرنا، اور پیکیجنگ تحفظ۔ سیل شدہ اسمبلیوں کے لیے، وضاحت کریں کہ داخلے کی کارکردگی کی جانچ کیسے کی جاتی ہے اور نمونے لینے کی کس سطح پر۔ کوٹیشن میں ٹولنگ کی ملکیت کو بھی بیان کرنا چاہیے جہاں قابل اطلاق ہو، نمونے کے چارجز، آرڈر کی مقدار، لیڈ ٹائم کی بنیاد، پیکنگ کا طریقہ، اور شپنگ کی شرائط ان نکات کو ای میل کے مفروضوں پر چھوڑنے کے بجائے۔

آر ایف کیو چیک لسٹ: لمبائی، پی سی بی جیومیٹری، ڈفیوزر، آئی پی ٹارگٹ، اینڈ کیپس، رواداری، مقدار، پیکیجنگ، منزل، اور مطلوبہ دستاویزات

• لمبائی:دستیاب 600-2400 ملی میٹر کی حد کے اندر کٹ کی لمبائی اور مطلوبہ مجموعی اسمبلڈ لمبائی کی وضاحت کریں۔
• پی سی بی جیومیٹری:بورڈ کی چوڑائی، موٹائی، آؤٹ لائن، کنیکٹر کی پوزیشن، اجزاء رکھنے کے آؤٹ، اور اندراج کی سمت منسلک کریں۔
• ڈفیوزر:صاف یا ٹھنڈا پی سی منتخب کریں اور آپٹیکل ظاہری شکل کی وضاحت کریں جس کا مظاہرہ کرنے کے لیے آپ کو نمونے کی ضرورت ہے۔
• IP ہدف:اسٹیٹ IP20 یا IP65، جو فائنل اسمبلی انجام دیتا ہے، اور کون سی مکمل کنفیگریشن کی جانچ کی جائے گی۔
• اختتامی ٹوپیاں:ختم کرنے، کیبل سے باہر نکلنے، کنیکٹر یا پن کی ضروریات، برقرار رکھنے، سگ ماہی، اور تناؤ سے نجات کی وضاحت کریں۔
• رواداری:پی سی بی فٹ، ٹوپی کی مصروفیت، بڑھتے ہوئے، لمبائی، اور ملن حصوں کے لیے اہم جہتوں کو نشان زد کریں۔
• مقدار:پروٹوٹائپ، پائلٹ، اور متوقع پیداوار کی مقدار دیں تاکہ عوامی مولڈ اور حسب ضرورت مولڈ راستوں کا موازنہ کیا جا سکے۔
• پیکجنگ:سطح کے تحفظ کی ضروریات، بنڈل کی حدود، لیبلنگ، اور لمبائی سے متعلق ہینڈلنگ پابندیوں کی شناخت کریں۔
• منزل:ڈیلیوری ملک، شہر یا بندرگاہ، شپنگ کی ترجیحی شرائط، اور درآمدی دستاویز کی ضروریات فراہم کریں۔
• دستاویزی:فہرست ڈرائنگ، معائنہ رپورٹس، مادی ریکارڈ، اعلانات، ٹیسٹ ثبوت، اور منظوری کے لیے درکار سرٹیفیکیشن جمع کرانے والے دستاویزات۔

اس پیکج کو اپنی ڈرائنگ پر نظرثانی کے ساتھ بھیجیں تاکہ نمونہ پلان اور پروڈکشن کوٹیشن کی درخواست کریں۔26 ملی میٹر ڈبل رخا T8 ایل ای ڈی ٹیوب ہاؤسنگ.
