ڈبل پی سی بی ٹی 12 ایل ای ڈی ٹیوب ہاؤسنگ کیا ہے؟

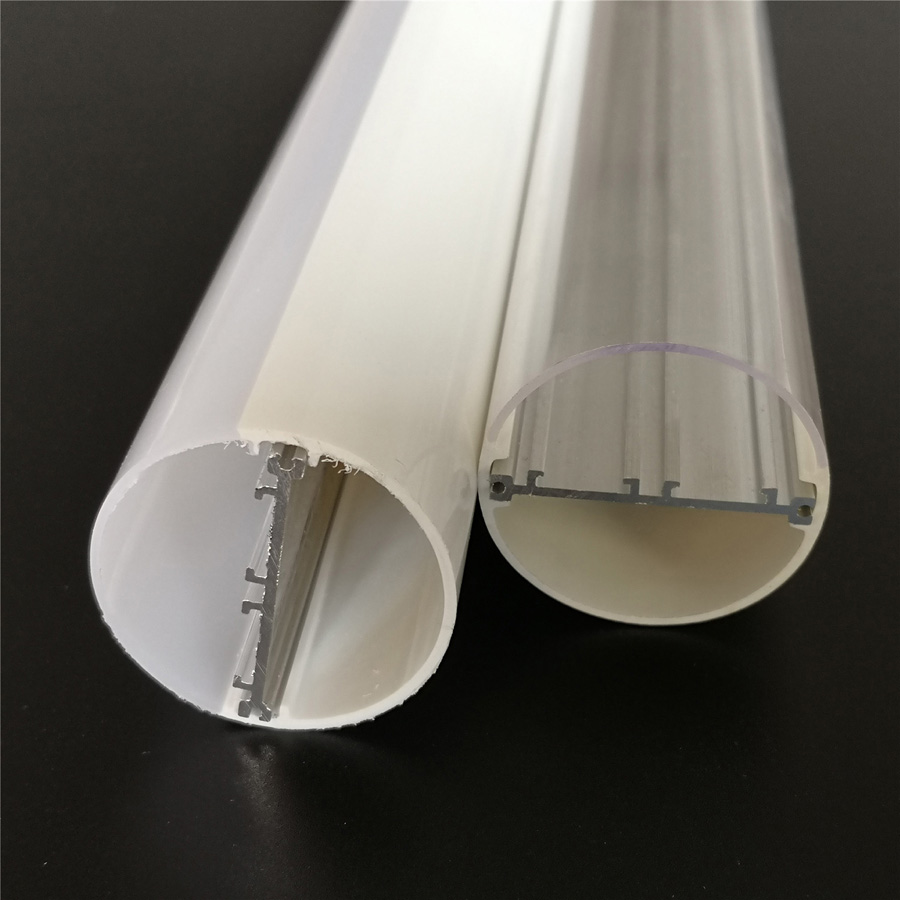

ایک ڈبل پی سی بی T12 ایل ای ڈی ٹیوب ہاؤسنگ ایک بیرونی پولی کاربونیٹ ٹیوب ہے جو اندرونی ایلومینیم پروفائل کے ساتھ ملتی ہے جس میں دو ایل ای ڈی سرکٹ بورڈ ہوتے ہیں۔ JE کی JE-34 ہاؤسنگ 38 ملی میٹر قطر کی ٹیوب، دو 10 × 1.0 ملی میٹر پی سی بی پوزیشنز، اور اندرونی ڈرائیور کے لیے 16 ملی میٹر اونچائی تک جگہ استعمال کرتی ہے۔ اسے IP20 یا IP65 کنسٹرکشن کے لیے کنفیگر کیا جا سکتا ہے، جس کی لمبائی 600 ملی میٹر سے 2400 ملی میٹر تک ہو یا اپنی مرضی کی لمبائی میں بنائی جا سکتی ہے۔

یہ اسے OEM ٹیوب اسمبلی کے لئے ایک رہائش بناتا ہے، نہ کہ مکمل ایل ای ڈی لیمپ۔ آپ کی ٹیم اب بھی ایل ای ڈی، پی سی بی لے آؤٹ، ڈرائیور، وائرنگ، اینڈ کیپ سیل کرنے کا طریقہ، اور حتمی برقی کنفیگریشن کا انتخاب کرتی ہے۔ ہاؤسنگ ان فیصلوں کو ایک متعین مکینیکل نقطہ آغاز فراہم کرتا ہے۔

مکمل دیکھیںایل ای ڈی T12 پلاسٹک ٹیوب اور ڈبل سرکٹ بورڈ ایلومینیم ہاؤسنگنمونے کی درخواست تیار کرنے سے پہلے تفصیلات۔

OEM ٹیوب اسمبلی کے لیے JE-34 T12 ہاؤسنگ میں کیا شامل ہے؟

JE-34 T12 LED ٹیوب ہاؤسنگ میں پولی کاربونیٹ بیرونی ٹیوب، ایک اندرونی 6063 ایلومینیم پروفائل، دو PCB ماؤنٹنگ پوزیشنز، پلاسٹک اینڈ کیپس، اور اندرونی ڈرائیور کے لیے کمرہ شامل ہے۔ باہر کی ٹیوب صاف یا فراسٹڈ ہو سکتی ہے، اور ڈفیوزر کی موٹائی 0.6 ملی میٹر سے 2.0 ملی میٹر تک درج ہے۔

معیاری قطر 38 ملی میٹر ہے۔ دستیاب ٹیوب کی لمبائی 600 ملی میٹر سے 2400 ملی میٹر تک ہے، اہل پروجیکٹس کے لیے اپنی مرضی کے مطابق لمبائی دستیاب ہے۔ تاہم، ان طول و عرض کو مکمل مکینیکل ڈرائنگ کے طور پر نہیں سمجھا جانا چاہیے۔ پی سی بی کے بیٹھنے، اختتامی ٹوپی مصروفیت، لیڈ روٹنگ، اور ڈرائیور کلیئرنس کو آپ کے اصل اجزاء کے خلاف ابھی بھی چیک کرنے کی ضرورت ہے۔

ایک OEM خریدار کے لیے، اہم نکتہ یہ ہے کہ JE آپ کی اسمبلی لائن کے لیے ایکسٹروڈڈ پلاسٹک اور ایلومینیم ہاؤسنگ سسٹم فراہم کرتا ہے۔ JE LED پروفائل پروجیکٹس کے لیے پلاسٹک اور ایلومینیم کے اخراج کی لائنیں، مولڈ بنانے، ٹیسٹنگ، نمونے کی منظوری، اور بڑے پیمانے پر پیداوار کوالٹی کنٹرول چلاتا ہے۔

دو پی سی بی چینلز اور ایک اندرونی ایلومینیم پروفائل ڈیزائن کی جگہ کو کیسے بڑھاتے ہیں؟

دو پی سی بی چینلز آپ کو ہر ایل ای ڈی، ڈرائیور کنکشن، اور تھرمل انٹرفیس کو ایک تنگ سرکٹ بورڈ پر مجبور کرنے کے بجائے دو بورڈز میں ایل ای ڈی تقسیم کرنے دیتے ہیں۔ یہ لیمپ واٹج اور ترتیب کے فیصلوں کے لیے مزید گنجائش پیدا کرتا ہے، لیکن یہ کسی مخصوص واٹج کی ضمانت نہیں دیتا۔ حتمی حد LED کی قسم، بورڈ کی تعمیر، موجودہ، ڈرائیور کے انتخاب، تھرمل ٹیسٹنگ، اور مکمل اسمبلی پر منحصر ہے۔

دوہری 10 × 1.0 ملی میٹر پی سی بی پوزیشنز، اندرونی ڈرائیور کلیئرنس، اور تھرمل سپورٹ

ہر پی سی بی کی پوزیشن 10 × 1.0 ملی میٹر پر بیان کی گئی ہے۔ ٹولنگ یا نمونے کی منظوری سے پہلے تصدیق کریں کہ آپ کے بورڈ کی چوڑائی اور موٹائی ان پوزیشنوں سے ملتی ہے۔ ایک بورڈ جو برائے نام چینل پر فٹ بیٹھتا ہے لیکن اسمبلی کے دوران شفٹ ہو جاتا ہے غیر مساوی روشنی، وائرنگ کا دباؤ، یا ایلومینیم پروفائل کے ساتھ ناقص رابطہ پیدا کر سکتا ہے۔

اندرونی ڈرائیور کی جگہ 16 ملی میٹر اونچائی تک درج ہے۔ ڈرائیور کے جسم، موصلیت، کنیکٹرز، اور کسی بھی تناؤ سے نجات پانے والے حصوں کی پیمائش کریں — نہ صرف ڈرائیور کا لیبل۔ کلیئرنس جو کسی جزو کی ڈرائنگ پر قابل قبول نظر آتی ہے، ٹیوب کے اندر تاروں کے جھک جانے کے بعد غائب ہو سکتی ہے۔

ایلومینیم پروفائل PCBs کے نیچے دھاتی ڈھانچہ فراہم کرتا ہے اور گرمی کو بورڈز سے دور کرنے میں مدد کر سکتا ہے۔ یہ تھرمل توثیق کا متبادل نہیں ہے۔ مکمل لیمپ کو منتخب کردہ ایل ای ڈی، پی سی بی، ڈرائیور، اینڈ کیپس، اور انسٹالیشن واقفیت کے ساتھ جانچیں۔

کیوں 6063 ایلومینیم داخل کرنے سے روشنی کے پھیلاؤ سے گرمی کے انتظام کو الگ کرنے میں مدد ملتی ہے۔

6063 ایلومینیم داخل اور پولی کاربونیٹ ٹیوب مختلف کام انجام دیتے ہیں۔ ایلومینیم پروفائل سرکٹ بورڈز کو سپورٹ کرتا ہے اور اکیلے پلاسٹک کے مقابلے گرمی کی منتقلی کے لیے زیادہ موزوں راستہ پیش کرتا ہے۔ پولی کاربونیٹ ٹیوب نظر آنے والے بیرونی جسم اور ڈفیوزر کی تشکیل کرتی ہے، جس سے لیمپ کی شکل کو شکل دیتے وقت اندرونی حصوں کی حفاظت ہوتی ہے۔

یہ علیحدگی T12 ایل ای ڈی ٹیوب ہاؤسنگ میں ایلومینیم کے داخل کے ساتھ مفید ہے کیونکہ آپٹیکل کور کو ظاہری شکل اور ٹرانسمیشن کے لیے منتخب کیا جا سکتا ہے بغیر پلاسٹک سے مکینیکل اور تھرمل بوجھ اٹھانے کے لیے۔ اصل تھرمل نتائج اب بھی پی سی بی اور پروفائل کے درمیان رابطے، اسمبلی پریشر، ایل ای ڈی اسپیسنگ، ڈرائیور آؤٹ پٹ، اور تیار شدہ ٹیوب کے ارد گرد ہوا کے بہاؤ پر منحصر ہیں۔

نمونے لینے سے پہلے کون سے پی سی بی، ڈرائیور، لمبائی، اور آپٹیکل تفصیلات کو منظور کیا جانا چاہئے؟

الیکٹریکل اور آپٹیکل حصوں کی فہرست کے ساتھ مکینیکل ڈرائنگ کو منظور کریں۔ رہائش کا نمونہ صرف اس صورت میں مفید ہے جب یہ اس اسمبلی کی نمائندگی کرتا ہو جسے آپ تیار کرنے کا ارادہ رکھتے ہیں۔

پی سی بی کی جگہ، ڈرائیور کی اونچائی 16 ملی میٹر تک، ٹیوب کی لمبائی، اینڈ کیپ فٹ، اور وائرنگ کلیئرنس کی تصدیق کریں۔

• پی سی بی فٹ:10 × 1.0 ملی میٹر بورڈ کی دو پوزیشنوں، بورڈ کے کنارے کی کلیئرنس، اور اسمبلی کے دوران بورڈز کو کیسے برقرار رکھا جاتا ہے اس کی تصدیق کریں۔
• ڈرائیور پیکج:ٹرمینلز، بازوؤں اور تاروں سمیت 16 ملی میٹر تک دستیاب جگہ کے مقابلے میں ڈرائیور کی مکمل اونچائی چیک کریں۔
• ٹیوب کی لمبائی:600 ملی میٹر سے 2400 ملی میٹر تک کی لمبائی منتخب کریں یا مطلوبہ حسب ضرورت لمبائی جمع کروائیں۔ اختتامی ٹوپیاں اور قابل استعمال داخلی اسمبلی کی لمبائی کا حساب لگائیں۔
• اختتامی ٹوپیاں:اگر لیمپ IP65 کی تعمیر کا استعمال کرے گا تو پلاسٹک کے اختتامی ٹوپی کے طول و عرض، اٹیچمنٹ کا طریقہ، کیبل ایگزٹ، اور گسکیٹ یا سیل کے انتظام کو منظور کریں۔
• وائرنگ:تصدیق کریں کہ ان پٹ تاریں کہاں سے داخل ہوتی ہیں، وہ ٹیوب کے اندر کیسے مڑتی ہیں، اور آیا ڈرائیور یا پی سی بی کنکشن بغیر پنچنگ انسولیشن کے جوڑے جا سکتے ہیں۔

یہ چیک نمونے لینے کی ایک عام غلطی کو روکتے ہیں: ٹیوب کے قطر کو منظور کرتے ہوئے اینڈ کیپ اور ڈرائیور کے انٹرفیس کو حل نہ کیا جائے۔

ٹرانسمیشن، چکاچوند اور ظاہری شکل کی ضروریات کی بنیاد پر صاف یا پالا ہوا پولی کاربونیٹ منتخب کریں۔

JE واضح کور کے لیے 95% سے اوپر اور دودھیا سفید کور کے لیے 85% سے زیادہ روشنی کی ترسیل کی فہرست دیتا ہے۔ صاف پولی کاربونیٹ زیادہ آؤٹ پٹ کو محفوظ رکھتا ہے لیکن اندرونی ایل ای ڈی پوائنٹس کو زیادہ آسانی سے دکھاتا ہے اور زیادہ واضح چمک پیدا کر سکتا ہے۔ دودھیا یا پالا ہوا کور ظاہری شکل کو نرم کرتا ہے اور اجزاء کو بہتر طریقے سے چھپاتا ہے، ٹرانسمیشن میں کچھ کمی کے ساتھ۔

LED پچ، مطلوبہ بصری یکسانیت، دیکھنے کا زاویہ، اور ہدف کی ظاہری شکل کا جائزہ لینے کے بعد کور کا انتخاب کریں۔ درج کردہ ٹرانسمیشن کے اعداد و شمار کور کے اختیار کی وضاحت کرتے ہیں؛ وہ آپ کے مکمل چراغ سے دی گئی روشنی کی پیشین گوئی نہیں کرتے۔ اگر آپٹیکل ظاہری شکل ایک اہم ضرورت ہے تو متعلقہ ڈفیوزر نمونہ طلب کریں۔

IP20 تعمیر کب موزوں ہے، اور IP65 سیل کرنا کب ضروری ہے؟

IP20 عام طور پر اندرونی تنصیبات کو خشک کرنے کے لیے موزوں ہوتا ہے جہاں ٹیوب پانی سے محفوظ رہتی ہے اور دیوار کو سیل بند تعمیر کی ضرورت نہیں ہوتی ہے۔ یہ بہت سے اندرونی تنصیبات کے لیے ایک عملی انتخاب ہے، لیکن حتمی اطلاق اب بھی اس بات کا تعین کرتا ہے کہ آیا کھلا یا غیر مہر بند انتظام قابل قبول ہے۔

IP65 تعمیراتی آپشن کا استعمال کریں جب تیار شدہ فکسچر کو دھول یا پانی کے جیٹوں کا سامنا ہو اور پروجیکٹ کو اس سطح کے انکلوژر تحفظ کی ضرورت ہو۔ صرف رہائش ہی حتمی IP درجہ بندی قائم نہیں کرتی ہے۔ سیل، اینڈ کیپس، کیبل کے اندراجات، ڈرائیور کی جگہ کا تعین، اسمبلی رواداری، اور پیداوار کا معائنہ سبھی نتیجہ کو متاثر کرتے ہیں۔ ٹیسٹ کے مطلوبہ طریقہ کی تصدیق کریں اور آئی پی 65 ہاؤسنگ خود بخود پورے فکسچر کو IP65 بنا دینے کے بجائے مکمل لیمپ کا جائزہ لیں۔

کیا JE آپ کی اپنی اسمبلی کے لیے ایک مکمل ایل ای ڈی ٹیوب یا ہاؤسنگ فراہم کر رہا ہے؟

JE OEM اور ODM اسمبلی کے لیے LED ٹیوب ہاؤسنگ سسٹم فراہم کر رہا ہے، نہ کہ مکمل، برقی طور پر تصدیق شدہ ٹیوب جب تک کہ ایک علیحدہ پروجیکٹ معاہدہ ان اضافی خدمات کی وضاحت نہ کرے۔ آپ LED بورڈز، ڈرائیور، وائرنگ، اور فائنل لیمپ کنفیگریشن فراہم کرتے ہیں یا منظور کرتے ہیں۔

یہ انتظام روشنی کے مینوفیکچررز کے مطابق ہے جنہیں T12 پلاسٹک ایل ای ڈی ٹیوب ہاؤسنگ کی ضرورت ہے جس میں ایلومینیم داخل ہو اور وہ الیکٹرانکس پر کنٹرول چاہتے ہیں۔ ہو سکتا ہے کہ یہ کسی خریدار کے لیے موزوں نہ ہو جو انسٹال کرنے کے لیے تیار، مکمل طور پر اسمبل شدہ متبادل لیمپ کی تلاش میں ہو۔ پروڈکشن آرڈر دینے سے پہلے سپلائی کی گنجائش، جانچ کی ذمہ داری، لیبلنگ، اور ریگولیٹری تقاضوں کو واضح کریں۔

حسب ضرورت اسمبلی کی ضروریات کے لیے، کا جائزہ لیں۔اپنی مرضی کے مطابق T12 ایل ای ڈی ٹیوب ہاؤسنگ کی تفصیلاتJE کی انجینئرنگ ٹیم کے ساتھ۔

امریکی OEM خریداروں کو ڈرائنگ ریویو سے نمونے اور پروڈکشن کی طرف کیسے جانا چاہیے؟

جے ای کو ٹیوب کی لمبائی، پی سی بی ڈرائنگ، ڈرائیور کے طول و عرض، وائر ایگزٹ پلان، اینڈ کیپ کی ضروریات، آپٹیکل ترجیح، اور مطلوبہ آئی پی کی تعمیر بھیجیں۔ تنصیب کے ماحول اور ہدف اسمبلی کے عمل کو شامل کریں۔ اگر دونوں بورڈز مختلف ایل ای ڈی لے آؤٹ استعمال کرتے ہیں یا مختلف آپٹیکل زون پیش کرتے ہیں، تو اسے ڈرائنگ میں واضح طور پر دکھائیں۔

JE پھر اخراج اور ٹولنگ کی ضروریات کا جائزہ لے سکتا ہے، نمونے تیار کر سکتا ہے، اور بڑے پیمانے پر پیداوار سے پہلے مکینیکل انٹرفیس کی تصدیق کر سکتا ہے۔ آئی پی 65 ورژن کے لیے بورڈ فٹ، ڈرائیور کلیئرنس، وائر روٹنگ، ڈفیوزر کی ظاہری شکل، اینڈ کیپ برقرار رکھنے، اور — جہاں قابل اطلاق ہو — سیل کرنے کا عمل چیک کرنے کے لیے نمونے کا استعمال کریں۔

کے ساتھ شروع کریں۔JE-34 T12 ڈبل پی سی بی ہاؤسنگصفحہ، پھر اپنی ڈرائنگ اور ہدف کی مقدار کے ساتھ JE سے رابطہ کریں۔ پروجیکٹ کے ان پٹس کو جتنا پہلے طے کیا جاتا ہے، کم لاگت والے مکانات کا فیصلہ بعد میں اسمبلی میں مہنگی تبدیلی کا امکان اتنا ہی کم ہوتا ہے۔
