ہائی وائبریشن ریل ماحول کے لیے ایل ای ڈی ہاؤسنگز کو کیسے انجینئر کریں۔

رولنگ اسٹاک الیکٹرانکس کے لیے ایک مخالف ماحول ہے۔ جب بھی کوئی ٹرین ٹریک کے سوئچ سے ٹکراتی ہے، ہائی فریکوئنسی کائنےٹک انرجی بوگیوں سے چیسس کے ذریعے اوپر اور براہ راست چھت کے پینلز میں جاتی ہے۔ جب ٹرانزٹ حکام ٹمٹماتے کیبن لائٹس یا اوور ہیڈ فکسچر کے مردہ ہونے کی شکایت کرتے ہیں، تو مسئلہ شاذ و نادر ہی خود ایل ای ڈی چپ کا ہوتا ہے۔ ناکامی تقریباً ہمیشہ مکینیکل انکلوژر پر واپس آتی ہے۔

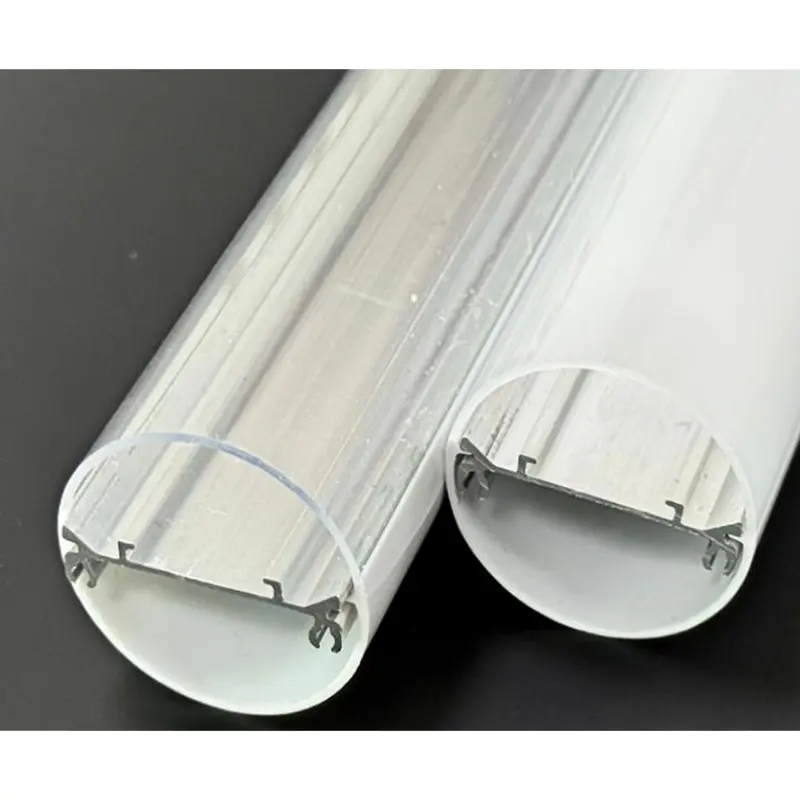

ایکایل ای ڈی ریل وہیکل لائٹ ہاؤسنگیہ صرف ایک آرائشی کور نہیں ہے۔ یہ ایک ساختی جھٹکا جذب کرنے والا، تھرمل مینجمنٹ سسٹم، اور زندگی کی حفاظت میں بنیادی رکاوٹ ہے۔ اگر اخراج ڈیزائن ہارمونک گونج، تھرمل توسیع، یا ٹرانزٹ فائر کوڈز کے حساب سے ناکام ہو جاتا ہے، تو روشنی کا نظام اپنی درجہ بندی کی عمر سے بہت پہلے ناکام ہو جائے گا۔ اس ماحول کے لیے ڈیزائن کرنے کے لیے معیاری تجارتی روشنی کے مفروضوں کو ترک کرنا اور خاص طور پر مسلسل، پرتشدد حرکت کے لیے انجینئرنگ کی ضرورت ہوتی ہے۔

رولنگ اسٹاک لائٹنگ میں مکینیکل اور تھرمل ناکامیوں کی تشخیص

بہتر ہاؤسنگ ڈیزائن کرنے کے لیے، آپ کو پہلے یہ سمجھنا ہوگا کہ موجودہ ڈیزائن فیلڈ میں کیسے ٹوٹتے ہیں۔ ریل کے ماحول روشنی کے فکسچر کو جسمانی جھٹکے، درجہ حرارت کے انتہائی جھولوں اور محدود فضائی حدود کے مرکب سے مشروط کرتے ہیں۔ جب ایک ہاؤسنگ خراب انجنیئر ہو تو، علامات عام طور پر تین مختلف ناکامی طریقوں میں موجود ہیں.

سولڈر جوائنٹ مائیکرو کریکنگ
ٹمٹماتے ٹرین لائٹس کی سب سے عام وجہ مکینیکل تھکاوٹ ہے۔ جب ایک ایلومینیم ایل ای ڈی اخراج کو بغیر کسی مناسب ڈیمپنگ کے ہلتی ہوئی چھت کے پینل پر سختی سے لگایا جاتا ہے، تو ہاؤسنگ اس حرکی توانائی کو براہ راست اندرونی PCB میں منتقل کرتا ہے۔ مسلسل موڑنے کی وجہ سے ٹانکے والے جوڑوں میں مائیکرو دراڑیں پڑ جاتی ہیں جو ڈایڈس کو بورڈ سے جوڑتے ہیں۔ خریدار اکثر پی سی بی مینوفیکچرر کو مورد الزام ٹھہراتے ہیں، لیکن اس کی بنیادی وجہ ایک ایسی رہائش ہے جس میں ایل ای ڈی ٹرے کے لیے اندرونی جھٹکے سے الگ تھلگ نہیں ہے۔

پولی کاربونیٹ کریزنگ اور ڈفیوزر انجیکشن
ٹرینوں کو شدید تھرمل سائیکلنگ سے گزرنا پڑتا ہے۔ رات بھر ریل یارڈ میں کھڑی مسافر کار انجماد سے نیچے گر سکتی ہے، پھر HVAC اور روشنی کے نظام کے آن ہونے پر تیزی سے گرم ہو سکتی ہے۔ ایلومینیم اور پلاسٹک مختلف نرخوں پر پھیلتے ہیں۔ اگر ایلومینیم بیس اور پلاسٹک ڈفیوزر کے درمیان مکینیکل رواداری بہت سخت ہے، تو تھرمل توسیع بہت زیادہ تناؤ پیدا کرتی ہے۔ یہ "کریزنگ" کا سبب بنتا ہے — پولی کاربونیٹ میں خوردبینی شگافوں کا ایک نیٹ ورک — یا اس سے بھی بدتر، اچانک بریک لگانے کے واقعے کے دوران ڈفیوزر کو بکسوا اور اپنے ٹریک سے باہر نکلنے کا سبب بنتا ہے۔

IP65 سیل کمپریشن سیٹ
سب وے کاروں کو صفائی کے جارحانہ طرز عمل کی ضرورت ہوتی ہے، جس میں اکثر ہائی پریشر واشنگ شامل ہوتی ہے۔ اس سے بچنے کے لیے، ایک کمپن مزاحم LED ٹرانزٹ لائٹ ہاؤسنگ کو قابل اعتماد IP65 درجہ بندی کی ضرورت ہے۔ تاہم، مسلسل کمپن کمتر گسکیٹ کے مواد کو وقت کے ساتھ چپٹا کرنے کا سبب بنتا ہے، ایک ایسا رجحان جسے کمپریشن سیٹ کہا جاتا ہے۔ ایک بار جب مہر اپنی یادداشت کھو دیتی ہے، نمی اور صفائی کرنے والے کیمیکل ہاؤسنگ کو نظرانداز کرتے ہیں، بجلی کے اجزاء کو کم کرتے ہیں۔

EN45545 تعمیل اور کمپن ڈیمپنگ کے لیے مواد کے انتخاب کا معیار

ریل لائٹنگ کے لیے مواد کی وضاحت کے لیے سخت مسافروں کے حفاظتی مینڈیٹ کے ساتھ ساختی سختی کو متوازن کرنے کی ضرورت ہوتی ہے۔ آپ آسانی سے آف دی شیلف کمرشل ایکسٹروشن استعمال نہیں کر سکتے۔ ہر جزو کو ریل کے سخت معیارات سے گزرنا چاہیے، خاص طور پر EN45545، جو ریلوے گاڑیوں میں آگ کے رویے اور مواد کو کنٹرول کرتا ہے۔

بیس پروفائل: 6063-T5 ایلومینیم
مرکزی ساختی اخراج کے لیے، 6063-T5 ایلومینیم صنعت کا معیار ہے۔ T5 ٹیمپر رولنگ اسٹاک کے لیے ایلومینیم LED کے اخراج کے لیے درکار عین مکینیکل خصوصیات فراہم کرتا ہے: یہ اتنا سخت ہے کہ ٹرین کار کی چھت کی لمبائی کو بغیر جھکائے، پھر بھی فریکچر کیے بغیر کم فریکوئنسی وائبریشن کو برداشت کرنے کے لیے کافی نرم ہے۔ اہم طور پر، 6063 ایلومینیم بہترین تھرمل چالکتا پیش کرتا ہے، جو کہ اعلیٰ پیداوار والی ایل ای ڈی سٹرپس کے لیے انتہائی موثر ہیٹ سنک کے طور پر کام کرتا ہے۔

ڈفیوزر: شعلہ ریٹارڈنٹ پولی کاربونیٹ (پی سی)
جب آپٹیکل کور کی بات آتی ہے تو، معیاری پی ایم ایم اے (ایکریلک) ریل ایپلی کیشنز کے لیے بہت ٹوٹنے والا ہے۔ ایک بھاری اثر اسے بکھر جائے گا، خطرناک شارڈز بنائے گا۔ معیاری ABS سستا ہے لیکن ٹرانزٹ فائر کوڈز کے دھوئیں اور زہریلے تقاضوں کو پورا نہیں کرتا۔

آپ کو شعلہ retardant PC (پولی کاربونیٹ) کی وضاحت کرنی چاہیے۔ پی سی بکھرے بغیر براہ راست اثر کو برداشت کر سکتا ہے، جو اسے زیادہ ٹریفک پبلک ٹرانزٹ کے لیے مثالی بناتا ہے۔ مزید اہم بات یہ ہے کہ پی سی کی حسب ضرورت فارمولیشنز EN45545 ہیزرڈ لیول 3 (HL3) کی ضروریات کو پورا کر سکتی ہیں۔ اس کا مطلب ہے کہ کیبن میں آگ لگنے کی صورت میں، ہاؤسنگ شعلے کو نہیں پھیلائے گا، اور خارج ہونے والا دھواں زہریلے حد سے نیچے رہے گا تاکہ یہ یقینی بنایا جا سکے کہ مسافر محفوظ طریقے سے باہر نکل سکتے ہیں۔

گیسکیٹنگ اور اینڈ کیپس
اینڈ کیپ سیل کے لیے معیاری پی وی سی یا سستے ربڑ سے پرہیز کریں۔ EPDM یا اعلی درجے کا سلیکون لازمی ہے۔ یہ مواد درجہ حرارت کی انتہا اور UV انحطاط کے خلاف مزاحمت کرتے ہوئے اپنے کمپریسیو ریباؤنڈ کو برقرار رکھتے ہیں، اس بات کو یقینی بناتے ہیں کہ IP65 ریل گاڑی کا LED فکسچر انکلوژر برسوں کے روزانہ کمپن کے بعد پانی سے محفوظ رہے۔

AI سے چلنے والے تھرمل سمولیشن کے ساتھ حرارت کی کھپت کو درست کرنا

گرمی ایل ای ڈی کی لمبی عمر کا دشمن ہے۔ ایک تجارتی دفتر میں، ایک LED فکسچر کھلی محیطی ہوا میں حرارت بہاتا ہے۔ تیز رفتار ٹرین میں، لائٹنگ ہاؤسنگ کو اکثر گرمی پیدا کرنے والے HVAC ڈکٹ کے نیچے براہ راست ایک موصل چھت کے پینل میں بند کر دیا جاتا ہے۔ فکسچر کے آس پاس کا محیطی درجہ حرارت پہلے ہی بلند ہے، مؤثر ٹھنڈک کے لیے درکار ڈیلٹا-ٹی (درجہ حرارت کے فرق) کو کافی حد تک کم کرتا ہے۔

نئے اخراج پروفائل کے لیے مہنگی ٹولنگ کو کاٹنے سے پہلے، تھرمل مینجمنٹ کو ڈیجیٹل طور پر درست کیا جانا چاہیے۔ جدید انجینئرنگ ورک فلو اب AI کی مدد سے تھرمل سمولیشن سافٹ ویئر کا استعمال کرتے ہیں تاکہ یہ ماڈل بنایا جا سکے کہ کس طرح حرارت ایک محدود جگہ میں رہائش کے ذریعے منتقل ہوتی ہے۔

سمولیشن ماڈل ایل ای ڈی ڈائیوڈ سے تھرمل پاتھ وے کو، تھرمل پیسٹ کے ذریعے، پی سی بی میں، اور 6063-T5 ایلومینیم کے پنکھوں کے ذریعے باہر کرتا ہے۔ AI سے چلنے والے حل کرنے والے سیکڑوں فن جیومیٹریوں کو تیزی سے اعادہ کر سکتے ہیں — ہیٹ سنک کی موٹائی، وقفہ کاری، اور زاویہ کو ایڈجسٹ کرتے ہوئے — درست ترتیب تلاش کرنے کے لیے جو غیر ضروری وزن کو شامل کیے بغیر سطح کے رقبے کو زیادہ سے زیادہ بناتی ہے۔ ریل گاڑی کے ڈیزائن میں وزن ایک اہم میٹرک ہے۔ بھاری مکانات ٹرین کے مجموعی حجم میں اضافہ کرتے ہیں، توانائی کی کھپت کو بڑھاتے ہیں۔ گرمی کی کھپت کو ڈیجیٹل طور پر درست کر کے، انجینئرز تھرمل مینجمنٹ ریل ایل ای ڈی ہاؤسنگ ڈیزائن کر سکتے ہیں جو ایلومینیم پروفائل کے بڑے پیمانے کو کم کرتے ہوئے ڈائیوڈ جنکشن کا درجہ حرارت 80°C سے نیچے رکھتا ہے۔

کسٹم ایلومینیم اور پولی کاربونیٹ پروفائلز میں تیاری کے لیے ڈیزائن (DFM)

یہاں تک کہ سب سے زیادہ بہتر CAD ماڈل بھی بیکار ہے اگر اسے پیمانے پر قابل اعتماد طریقے سے تیار نہیں کیا جاسکتا ہے۔ ایلومینیم اور پلاسٹک کو نکالنے کے لیے مواد کے بہاؤ، ٹھنڈک کی شرح، اور ڈائی رگڑ پر قطعی کنٹرول کی ضرورت ہوتی ہے۔ Dongguan Jinen Lighting Technology (JE) 20 پلاسٹک اور 5 ایلومینیم اخراج لائنوں کو چلاتی ہے، جو ٹولنگ مرحلے سے پہلے ساختی خامیوں کو پکڑنے کے لیے DFM سپورٹ فراہم کرتی ہے۔

جب انجینئرنگ aاپنی مرضی کے مطابق ایل ای ڈی ریل گاڑی لائٹ ہاؤسنگ، ان مخصوص DFM اعمال کی پیروی کریں:

1. بیلنس وال موٹائی:یقینی بنائیں کہ آپ کے ایلومینیم پروفائل کے کراس سیکشن کی دیوار کی موٹائی یکساں ہے۔ موٹے حصے پتلے حصوں کی نسبت آہستہ ٹھنڈے ہوتے ہیں۔ اگر ہیٹ سنک کے پتلے پنکھ کے ساتھ بھاری چڑھنے والا فلینج بیٹھتا ہے، تو غیر مساوی ٹھنڈک پروفائل کو تپنے یا مروڑنے کا سبب بنے گی کیونکہ یہ ایکسٹروشن ڈائی سے باہر نکلتا ہے۔ موٹائی کی منتقلی کو بتدریج رکھیں۔
2. پی سی کے لیے جنریس اسنیپ فٹ ٹولرنس ڈیزائن کریں:پولی کاربونیٹ ٹھنڈا ہوتے ہی سکڑ جاتا ہے۔ انٹرلاکنگ ٹریکس کو ڈیزائن کرتے وقت جہاں PC ڈفیوزر ایلومینیم بیس میں آتا ہے، دونوں مواد کے لیے تھرمل ایکسپینشن گتانک کا حساب لگائیں۔ ایک درست توسیعی فرق چھوڑ دیں۔ اگر فٹ بہت سخت ہے، تو ٹرین کے گرم ہونے پر PC باہر کی طرف جھک جائے گا۔
3. انجینئر ڈیپ گاسکیٹ چینلز:ایک IP65 درجہ بندی کے لیے صرف سلیکون کے ٹکڑے کو سکیڑنے سے زیادہ کی ضرورت ہوتی ہے۔ ایلومینیم کے اخراج میں ایک سرشار، U کے سائز کا برقرار رکھنے والا چینل ڈیزائن کریں۔ چینل کی دیواریں اتنی گہری ہونی چاہئیں کہ گسکیٹ کو میکانکی طور پر جگہ پر بند کر دیا جائے تاکہ یہ لیٹرل وائبریشن کے تحت رول یا شفٹ نہ ہو سکے۔
4. پلاسٹک پروفائلز میں کھوکھلی گہاوں کو کم سے کم کریں:پلاسٹک کے اخراج میں کھوکھلی حصوں کو اندرونی مینڈریل کے ساتھ پیچیدہ، مہنگی ڈیز کی ضرورت ہوتی ہے۔ جہاں ممکن ہو، پی سی کور کو بند نلی نما حصے کی بجائے سپورٹنگ پسلیوں کے ساتھ سنگل وال پروفائل کے طور پر ڈیزائن کریں۔ یہ ٹولنگ کے اخراجات کو کم کرتا ہے اور اخراج لائن پر پیداوار کو تیز کرتا ہے۔

امریکی ٹرانزٹ پروکیورمنٹ کے معیارات کے ساتھ OEM اخراج کی صلاحیتوں کو سیدھ میں لانا

ریل لائٹنگ فکسچر کو امریکی مارکیٹ میں لانے کے لیے مقامی FTA کے رہنما خطوط سے لے کر سخت حفاظتی سرٹیفیکیشنز تک خریداری کی تفصیلات کے پیچیدہ ویب پر تشریف لے جانے کی ضرورت ہے۔ امریکی ٹرانزٹ حکام طویل مدتی بھروسے اور تعمیل کی بنیاد پر بولیوں کا جائزہ لیتے ہیں، جو لائٹنگ مینوفیکچرر اور توسیعی طور پر ان کے اجزاء فراہم کرنے والوں پر بھاری ذمہ داری ڈالتی ہے۔

معیاری تجارتی اخراج کو سورس کرنا جھٹکا، کمپن، اور آگ کی جانچ کے مراحل کے دوران ناکامی کا باعث بنے گا۔ آپ کو ایک OEM پارٹنر کی ضرورت ہے جس کی مینوفیکچرنگ بیس لائن پہلے سے ہی ٹرانزٹ گریڈ کی ضروریات کے مطابق ہو۔ JE عالمی سطح پر OEM لائٹنگ مینوفیکچررز کو سپلائی کرتا ہے، جو معیاری ایپلی کیشنز کے لیے پبلک مولڈ اور ملکیتی، ہائی اسپیک ڈیزائنز کے لیے پرائیویٹ مولڈ دونوں پیش کرتا ہے۔

ایک مینوفیکچرر کے ساتھ شراکت داری کر کے جو 6063-T5 ایلومینیم اور EN45545-مطابق پولی کاربونیٹ کے لیے درکار رواداری کو فطری طور پر سمجھتا ہے، آپ پروڈکٹ کی ترقی کے آزمائشی اور غلطی کے مرحلے کو ختم کرتے ہیں۔ آپ کو ایسے مکانات ملتے ہیں جو صاف طور پر اکٹھے ہوتے ہیں، مضبوطی سے سیل کرتے ہیں، اور ریل کے ماحول کے مسلسل میکانکی غلط استعمال سے بچ جاتے ہیں۔ اپنی مرضی کے پروفائلز پر تکنیکی وضاحتوں کے لیے یا موجودہ ٹرانزٹ کے لیے تیار سانچوں کا جائزہ لینے کے لیے، ثابت شدہ کا جائزہ لیں۔OEM سب وے لائٹنگ ہاؤسنگ کارخانہ دارجو آپ کے اگلے ٹرانزٹ پروجیکٹ کے تقاضوں کے عین مطابق مکینیکل بنیاد فراہم کر سکتا ہے۔
